町工場の切削23 アルミ多面割出加工（３Ｄ加工・ＣＡＭ）
おはようございます！！
前回はＹＯＵＴＵＢＥチャンネルを開設した投稿になりました。
今回の、町工場の切削！！
アルミ多面割出加工のモノになります！！

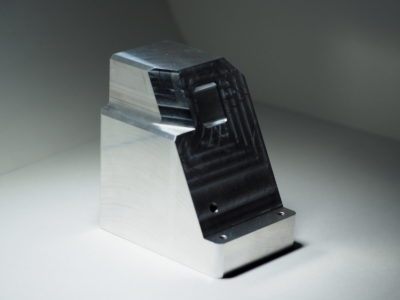

材質 A5052
工作機械 MAZAK製 5軸同時制御立形マシニングセンタ ターニング付き VARIAXIS i-700T
ワークサイズ 55×80×85
画像のモノの底面にM4のネジが切れていますので、ボルトでネジを引っ張る形で
多面割出加工してワンチャッキングで加工しております！！
角穴が角度がついている、テーパーになっています！
深さが約30ミリありまして、底面を１Ｒまで追い込み３Ｄ加工してます。
テーパーロングボールエンドミルを使用して仕上げ加工しました！！
深い穴でも、加工対応できるのが強みになります。
ほとんどの部分はラジアスエンドミルや、フラッドエンドミルにて仕上げてますので
加工時間自体は速く終わります！！
多面割出加工も得意です！！ 是非お問い合わせお待ちしております！！
美岳製作所 山田剛嗣
